I cuscinetti radiali a sfere a gola profonda sono tra i cuscinetti volventi più utilizzati nei macchinari industriali. Il loro design semplice — composto da un anello interno, un anello esterno, una gabbia e una serie di sfere — consente di sopportare sia carichi radiali che assiali con un attrito relativamente basso. Tuttavia, con macchinari industriali sempre più veloci, intelligenti e specializzati, i cuscinetti standard da catalogo spesso non soddisfano i requisiti impegnativi di funzionamento ad alta velocità, ambienti difficili, design compatti o durata di servizio prolungata. È qui che entrano in gioco i cuscinetti radiali a sfere a gola profonda di medie dimensioni personalizzati .
I cuscinetti personalizzati, noti anche come cuscinetti non standard, sono cuscinetti che non sono conformi alle specifiche o alle dimensioni degli standard nazionali o internazionali. Invece di scegliere da un catalogo fisso, gli ingegneri lavorano direttamente con i produttori di cuscinetti per sviluppare soluzioni su misura per applicazioni specifiche, ambienti operativi e aspettative di prestazione.
Questo articolo esplora come funzionano i cuscinetti radiali a sfere a gola profonda di medie dimensioni personalizzati — dai loro principi operativi fondamentali ai parametri tecnici che possono essere modificati per ottenere prestazioni ottimali.
Prima di comprendere la personalizzazione, è essenziale capire come funziona un cuscinetto radiale a sfere a gola profonda standard.

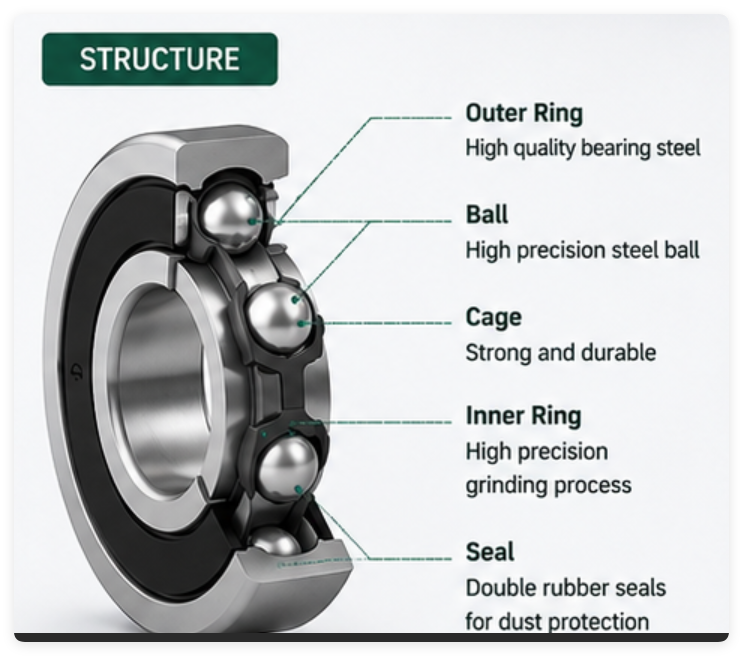

Un cuscinetto radiale a sfere a gola profonda è composto da quattro componenti principali:
Anello interno – montato sull'albero rotante
Anello esterno – alloggiato nel supporto del cuscinetto
Sfere (elementi volventi) – posizionate tra l'anello interno e quello esterno
Gabbia (ritenitore) – mantiene una spaziatura uniforme tra le sfere
Quando il cuscinetto ruota, le sfere rotolano lungo le piste di rotolamento — archi circolari incassati sia sull'anello interno che su quello esterno. Le piste di rotolamento hanno un raggio leggermente maggiore rispetto alle sfere, creando punti di contatto che consentono un movimento di rotolamento con attrito di scorrimento minimo. Questo contatto volvente è ciò che rende i cuscinetti radiali a sfere a gola profonda estremamente efficienti: l'attrito volvente è sostanzialmente inferiore all'attrito radente, consentendo elevate velocità di rotazione ed efficienza energetica.
In un cuscinetto radiale a sfere a gola profonda, i carichi vengono trasmessi dall'albero attraverso l'anello interno, alle sfere, e poi all'anello esterno e al supporto. Le piste di rotolamento profonde consentono al cuscinetto di sopportare:
Carichi radiali – perpendicolari all'asse dell'albero
Carichi assiali – paralleli all'asse dell'albero (in entrambe le direzioni)
Carichi combinati – una miscela di forze radiali e assiali
La profondità delle piste di rotolamento è ciò che distingue i cuscinetti radiali a sfere a gola profonda dalle varianti a gola poco profonda — le gole più profonde consentono una maggiore capacità di carico assiale mantenendo la capacità di carico radiale.
| Caratteristica | Cuscinetto Standard | Cuscinetto Personalizzato |
|---|---|---|
| Dimensioni | Standardizzate | Specifiche per l'applicazione |
| Geometria interna | Fissa | Ottimizzata |
| Dimensione/numero sfere | Standard | Regolabile |
| Materiale | Opzioni standard | Specifico per l'applicazione |
| Lubrificazione | Standard | Personalizzata |
| Tenuta | Standard | Personalizzata |
| Requisiti di velocità | Generali | Specifici per l'applicazione |
| Requisiti di carico | Basati su catalogo | Ottimizzati per l'applicazione |
| Prototipo | Di solito non necessario | Consigliato |
| Integrazione OEM | Limitata | Elevata |
Un cuscinetto radiale a sfere a gola profonda di medie dimensioni personalizzato è progettato da zero per soddisfare requisiti applicativi specifici piuttosto che essere selezionato da un catalogo di prodotti standard. Ciò comporta la modifica di uno o più dei seguenti parametri:
La geometria interna di un cuscinetto influenza direttamente la sua capacità di carico, la capacità di velocità, le caratteristiche di attrito e la durata di servizio. I parametri geometrici chiave che possono essere personalizzati includono:
Curvatura della Pista e Osculazione
La pista di rotolamento è modellata come un arco circolare incassato con un raggio leggermente maggiore del diametro della sfera. Il grado di conformità tra la sfera e la pista — noto come osculazione — influisce sulla distribuzione delle tensioni di contatto. Ottimizzando la curvatura della pista, gli ingegneri possono:
Ridurre le tensioni di contatto per una maggiore capacità di carico
Minimizzare l'attrito per un funzionamento a velocità più elevate
Migliorare la formazione del film lubrificante
Design dello Spallamento e Rapporto Diametro Sfera
La ricerca brevettuale ha dimostrato che ottimizzare la relazione tra i diametri degli spallamenti dell'anello interno e il diametro della sfera può consentire a un cuscinetto radiale a sfere a gola profonda modificato di sostenere in modo affidabile carichi assiali maggiori su un lato, garantendo al contempo semplicità di produzione e stabilità operativa. Il rapporto differenza spallamento-diametro sfera può essere regolato in intervalli come 0,05–0,15 a seconda dei requisiti di carico specifici dell'applicazione.
Larghezza Anello Interno vs. Larghezza Anello Esterno
In alcune applicazioni, la larghezza dell'anello interno (IRW) e la larghezza dell'anello esterno (ORW) possono essere configurate in modo diverso rispetto alle specifiche standard. Ad esempio, in alcune applicazioni differenziali che richiedono distanziatori tra l'anello esterno del cuscinetto e la struttura associata, la larghezza dell'anello esterno potrebbe dover essere ridotta. La relazione tra IRW e ORW può essere personalizzata in modo che l'anello interno sporga leggermente rispetto all'anello esterno (IRW − ORW ≥ 1 mm) o sia incassato rispetto ad esso (ORW − IRW ≥ 1 mm).
Complemento e dimensione delle sfere
Il numero e la dimensione delle sfere determinano direttamente la capacità di carico. I cuscinetti a gola profonda standard sono spesso limitati nel numero di sfere che possono essere montate—tipicamente limitato a circa il 50% del complemento teorico completo. I design personalizzati possono ottimizzare il numero e il diametro delle sfere all'interno dello spazio disponibile per massimizzare la capacità di carico mantenendo al contempo il corretto funzionamento della gabbia.
La selezione dei materiali è un'altra dimensione critica della personalizzazione. Mentre i cuscinetti standard utilizzano tipicamente acciaio per cuscinetti GCr15, le soluzioni personalizzate possono impiegare:
Acciai inossidabili martensitici – per la resistenza alla corrosione
Materiali ceramici (nitruro di silicio, ecc.) – per applicazioni ad alta velocità, alta temperatura o isolamento elettrico
Design ibridi – sfere in ceramica con anelli in acciaio
Leghe speciali – per ambienti a temperatura estrema o corrosivi
| Applicazione | Materiale consigliato | Vantaggio principale |
|---|---|---|
| Industriale standard | Acciaio per cuscinetti | Elevata resistenza a fatica |
| Ambiente corrosivo | Acciaio inossidabile | Resistenza alla corrosione |
| Alta velocità | Ceramica ibrida | Forze centrifughe inferiori |
| Isolamento elettrico | Sfere in ceramica | Isolamento elettrico |
| Alta temperatura | Acciaio speciale / ceramica | Stabilità termica |
MTWB, ad esempio, offre cuscinetti con opzioni di sfere in ceramica e sistemi di lubrificazione avanzati per garantire prestazioni affidabili ad alte velocità di rotazione. Cuscinetti interamente in ceramica e cuscinetti ibridi in ceramica sono disponibili per applicazioni che richiedono isolamento elettrico o funzionamento in ambienti corrosivi.
La scelta del lubrificante—e il modo in cui viene erogato—può essere personalizzata per adattarsi a condizioni operative specifiche. Le opzioni includono:
Lubrificazione standard a grasso
Lubrificazione a olio con passaggi personalizzati
Lubrificazione a secco per ambienti sottovuoto o camere pulite
Sistemi di lubrificazione senza manutenzione
MTWB ha sviluppato soluzioni brevettate di cuscinetti senza manutenzione e offre raccomandazioni di lubrificazione personalizzate in base alle condizioni di lavoro effettive.
Le configurazioni di tenuta possono essere personalizzate per proteggere i cuscinetti dalla contaminazione in ambienti difficili o per ridurre al minimo l'attrito in applicazioni pulite ad alta velocità. La geometria della tenuta, il materiale e il design del contatto influenzano sia il livello di protezione che la coppia di rotazione.

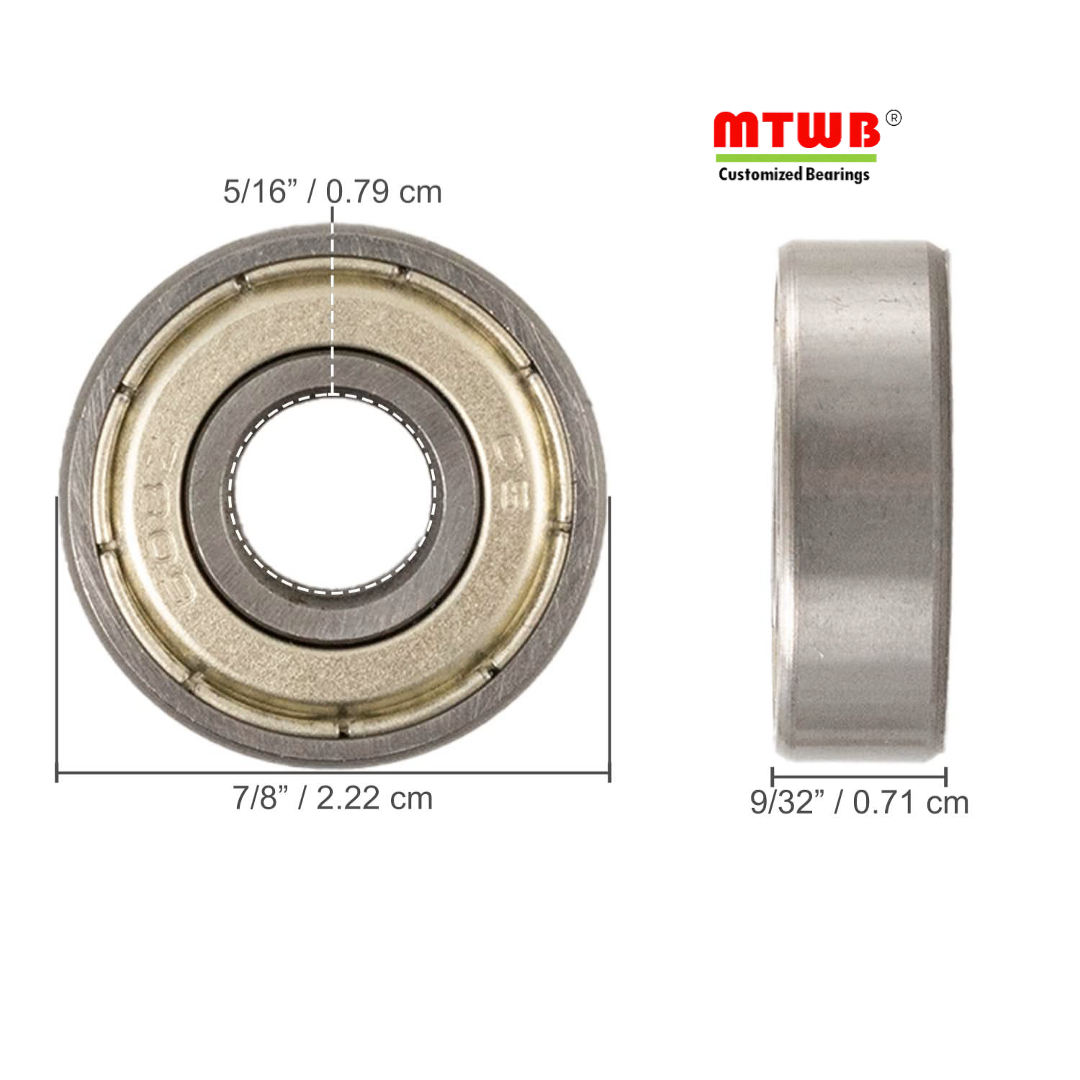

Per i cuscinetti a gola profonda di medie dimensioni, la personalizzazione dimensionale può includere:
Diametri del foro non standard
Diametri esterni non standard
Larghezze modificate
Configurazioni speciali di flangia
Interfacce di montaggio personalizzate
MTWB offre cuscinetti con dimensioni speciali che vanno dai modelli in miniatura (con diametro interno fino a 0,6 mm) alle taglie medie e grandi.
Le dimensioni standard del cuscinetto non si adattano
È richiesto un carico maggiore nello stesso spazio
Funzionamento ad alta velocità
Temperatura estrema
Requisiti speciali di lubrificazione
Requisiti di isolamento elettrico
Ambiente corrosivo
Interfaccia insolita di albero o alloggiamento
Requisiti di bassa rumorosità
Le apparecchiature OEM richiedono un design proprietario del cuscinetto
Se un cuscinetto standard da catalogo soddisfa i requisiti dell'applicazione, la personalizzazione potrebbe non essere necessaria. La progettazione personalizzata dei cuscinetti diventa preziosa quando i requisiti dimensionali, prestazionali, ambientali o di ciclo di vita non possono essere soddisfatti dai prodotti standard.
Personalizzare un cuscinetto a gola profonda di medie dimensioni non è una semplice selezione da catalogo—è un processo guidato dall'ingegneria che richiede una stretta collaborazione tra il cliente e il produttore del cuscinetto.
Ogni progetto di personalizzazione inizia con la comprensione delle effettive condizioni di lavoro del cliente piuttosto che con la semplice raccomandazione di un modello di cuscinetto esistente. Gli ingegneri valutano:
Velocità operative e cicli di lavoro
Entità e direzioni del carico (radiale, assiale o combinato)
Intervalli di temperatura (sia ambiente che operativa)
Condizioni ambientali (umidità, sostanze chimiche, particolato)
Vincoli di spazio e interfacce di montaggio
Durata di servizio richiesta e obiettivi di affidabilità
Disponibilità di lubrificazione e programmi di manutenzione
Sulla base dell'analisi dell'applicazione, gli ingegneri sviluppano un design personalizzato del cuscinetto. Questo comporta:

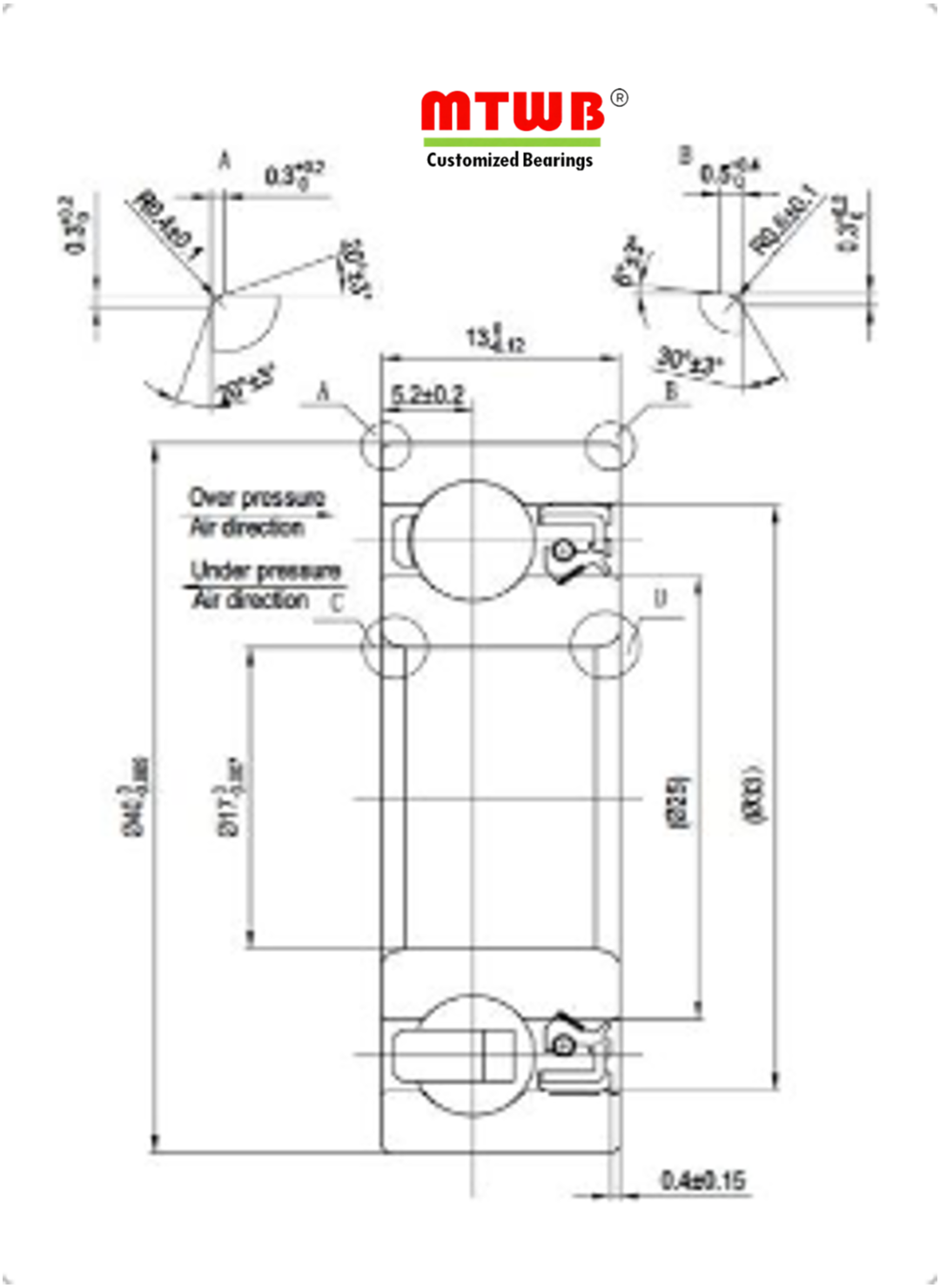

Revisione dei disegni tecnici
Analisi di fattibilità ingegneristica
Ottimizzazione del design del cuscinetto
Selezione dei materiali
Raccomandazioni di lubrificazione
Il processo di progettazione è iterativo—gli ingegneri possono proporre più varianti di design e collaborare con il cliente per perfezionare i parametri fino a raggiungere la soluzione ottimale.
Una volta finalizzato il design, viene prodotto un prototipo per la validazione. Questo consente ai clienti di testare il cuscinetto nelle proprie apparecchiature effettive prima di impegnarsi nella produzione completa.
I prototipi vengono sottoposti a test rigorosi per verificare le prestazioni rispetto alle specifiche. Questo può includere:
Controlli di precisione dimensionale
Misurazioni della precisione di rotazione
Test di rumorosità e vibrazioni
Verifica della capacità di carico
Test di durata in condizioni operative simulate
Dopo una validazione positiva, la produzione passa da piccoli lotti alla produzione di massa, con un miglioramento continuo della qualità durante tutto il processo.
Uno dei vantaggi più significativi della personalizzazione è il raggiungimento di una maggiore capacità di carico all'interno dello stesso ingombro dimensionale. Ottimizzando la geometria degli anelli, le dimensioni degli elementi volventi e i giochi interni, gli ingegneri possono aumentare i valori di carico dinamico del 30% o più rispetto ai cuscinetti standard di catalogo con le stesse dimensioni esterne. Ciò è particolarmente prezioso quando la riprogettazione delle apparecchiature è impraticabile o costosa.
I cuscinetti personalizzati possono essere ottimizzati per ridurre l'attrito, contribuendo all'efficienza energetica. Ciò si ottiene tramite:
Geometria interna ottimizzata
Utilizzo di gabbie in plastica
Selezione ideale del lubrificante
Geometria perfezionata delle tenute
Finitura superficiale migliorata sulle piste di rotolamento
Superfici delle piste lisce e lavorate con precisione hanno un effetto considerevole sulla riduzione dell'attrito interno.
Per apparecchiature che operano in condizioni impegnative—alte temperature, atmosfere corrosive, ambienti sotto vuoto o contaminazione elevata—i cuscinetti personalizzati possono essere progettati con materiali, tenute e lubrificazione appropriati per estendere significativamente la durata operativa.
In applicazioni che richiedono precisione di rotazione eccezionale e basso rumore—come dispositivi medici, robotica e strumenti di precisione—i cuscinetti personalizzati possono essere prodotti con tolleranze più strette e finitura ottimizzata delle piste.
MTWB (Mighty Way Industrial Limited) è un fornitore di cuscinetti con sede a Hong Kong specializzato in cuscinetti miniaturizzati a sfere di precisione, cuscinetti radiali a sfere a gola profonda e soluzioni OEM personalizzate per cuscinetti. Con oltre 18 anni di esperienza produttiva e supporto a più di 100 clienti OEM, MTWB ha sviluppato una vasta competenza nello sviluppo di cuscinetti non standard.
MTWB progetta cuscinetti personalizzati utilizzando:
Rettifica di precisione – per una finitura superficiale superiore e precisione dimensionale
Geometria ottimizzata delle piste – per massimizzare la capacità di carico e ridurre al minimo l'attrito
Acciaio per cuscinetti di alta qualità – per durata e resistenza alla fatica
Opzioni con sfere in ceramica – per applicazioni ad alta velocità e isolamento elettrico
Sistemi di lubrificazione avanzati – per prestazioni affidabili in tutte le condizioni operative
MTWB offre un'ampia gamma di soluzioni personalizzate per cuscinetti, tra cui:
Cuscinetti con dimensioni speciali (cuscinetti radiali a sfere a gola profonda, cuscinetti a rulli cilindrici, cuscinetti a rulli conici, cuscinetti obliqui a sfere)
Cuscinetti miniaturizzati a super precisione
Piccoli cuscinetti radiali a sfere a gola profonda a bassissimo rumore
Cuscinetti miniaturizzati ad alta velocità
Cuscinetti per alte temperature (fino a 350°C)
Cuscinetti per temperature ultra-basse (fino a -250°C)
Cuscinetti a sfere piene o a rulli cilindrici
Cuscinetti in acciaio inossidabile
Cuscinetti in lega
Cuscinetti per servizio extra pesante
Cuscinetti esenti da manutenzione (brevettati)
Cuscinetti in ceramica
Cuscinetti agricoli
MTWB Il modello di servizio personalizzato per cuscinetti consente ai clienti di procedere efficientemente dalla consulenza tecnica e valutazione dei disegni attraverso lo sviluppo di prototipi, la produzione, l'ispezione di qualità e la consegna in tutto il mondo. L'azienda gestisce numerosi stabilimenti produttivi in Cina e detiene 51 brevetti attivi, 10 dei quali sono innovazioni di prodotto.
Cuscinetti radiali a sfere a gola profonda di medie dimensioni personalizzati rappresentano una soluzione ingegneristica sofisticata che va ben oltre la semplice selezione di un cuscinetto da catalogo. Modificando la geometria interna, i materiali, i sistemi di lubrificazione, le tenute e le specifiche dimensionali, gli ingegneri possono creare cuscinetti ottimizzati con precisione per applicazioni specifiche—offrendo maggiore capacità di carico, minore attrito, durata operativa estesa e maggiore affidabilità.
Il principio di funzionamento rimane radicato nel contatto volvente fondamentale tra sfere e piste, ma ogni aspetto di quel contatto—dalla curvatura della pista alla geometria delle spalle fino alla finitura superficiale—può essere adattato per soddisfare le esigenze uniche dell'applicazione. Poiché i settori industriali continuano a richiedere velocità più elevate, maggiore precisione e condizioni operative più impegnative, il ruolo dei cuscinetti personalizzati acquisirà sempre più importanza.
Per i produttori OEM e i progettisti di apparecchiature che affrontano sfide che i cuscinetti standard non possono risolvere, collaborare con un fornitore esperto di cuscinetti personalizzati come MTWB offre un percorso verso soluzioni progettate per le prestazioni—non solo selezionate da un catalogo.
D: Che cos'è un cuscinetto radiale a sfere a gola profonda di medie dimensioni personalizzato?
Un cuscinetto progettato su misura per soddisfare requisiti specifici che le opzioni standard di catalogo non possono soddisfare.
D: Cosa può essere personalizzato in un cuscinetto a sfere a gola profonda?
Dimensioni, gioco interno, geometria delle piste, dimensione/quantità delle sfere, gabbia, materiale, lubrificazione, tenute/schermi e interfacce di montaggio.
D: I cuscinetti a sfere a gola profonda personalizzati sono adatti per applicazioni ad alta velocità?
Sì. Possono essere ottimizzati con una corretta geometria interna, materiali, design della gabbia, lubrificazione e grado di precisione.
D: Come specifico un cuscinetto a sfere a gola profonda personalizzato?
Fornire dimensioni di albero/alloggiamento, carichi, velocità, temperatura, lubrificazione, ambiente, durata di servizio, limiti di spazio ed esigenze di montaggio.
D: I cuscinetti personalizzati sono più costosi dei cuscinetti standard?
Il costo unitario è tipicamente più elevato a causa di ingegneria, attrezzature e validazione. Tuttavia, prestazioni e affidabilità migliorate possono compensare questo a livello di sistema.
D: Quanto tempo ci vuole per sviluppare un cuscinetto personalizzato?
Varia in base a complessità, attrezzature, prototipi, test e volume. Il processo include generalmente analisi, progettazione, prototipazione, validazione e approvazione della produzione.
